Кабель с внешней оболочкой из полиолефина нельзя использовать для обогрева внутри трубы. Полиолефин разлагается в агрессивных химических средах и быстро приходит в негодность.
Также мы рекомендуем использовать данный кабель вместе с теплоизоляцией. Использование греющего кабеля вместе с теплоизоляцией увеличит скорость прогрева обогреваемого участка и увеличит сохранность тепла (что сэкономит электроэнергию).
Характеристики саморегулирующегося кабеля
| Максимальная температура (рабочая) | 65°С |
| Максимальная температура (воздействия) | 85°С |
| Минимальная температура монтажа | -40°С |
| Рабочее напряжение | 220-240 В |
| Температурный класс | Т6 |
| Макс. сопротивление защитной оплётки | ≤18.2Ω/км |
| Сечение жилы | 20 AWG |
| Гарантия | 5 лет |
| Габариты кабеля | 8.0х5.1мм |
| Масса | 7кг/100м |
| Минимальный радиус изгиба | 30мм |
Максимальная длина кабеля в секции
| Мин. t° запуска | Ток, А | Samreg 17HTM |
|---|---|---|
| 10°С | 10 | 85 м |
| 16 | 102 м | |
| 20 | 112 м | |
| 0°С | 10 | 81 м |
| 16 | 99 м | |
| 20 | 102 м | |
| -20°С | 10 | 56 м |
| 16 | 88 м | |
| 20 | 102 м | |
| -40°С | 10 | 42 м |
| 16 | 68 м | |
| 20 | 86 м |
Информация для заказа
Комплектующие

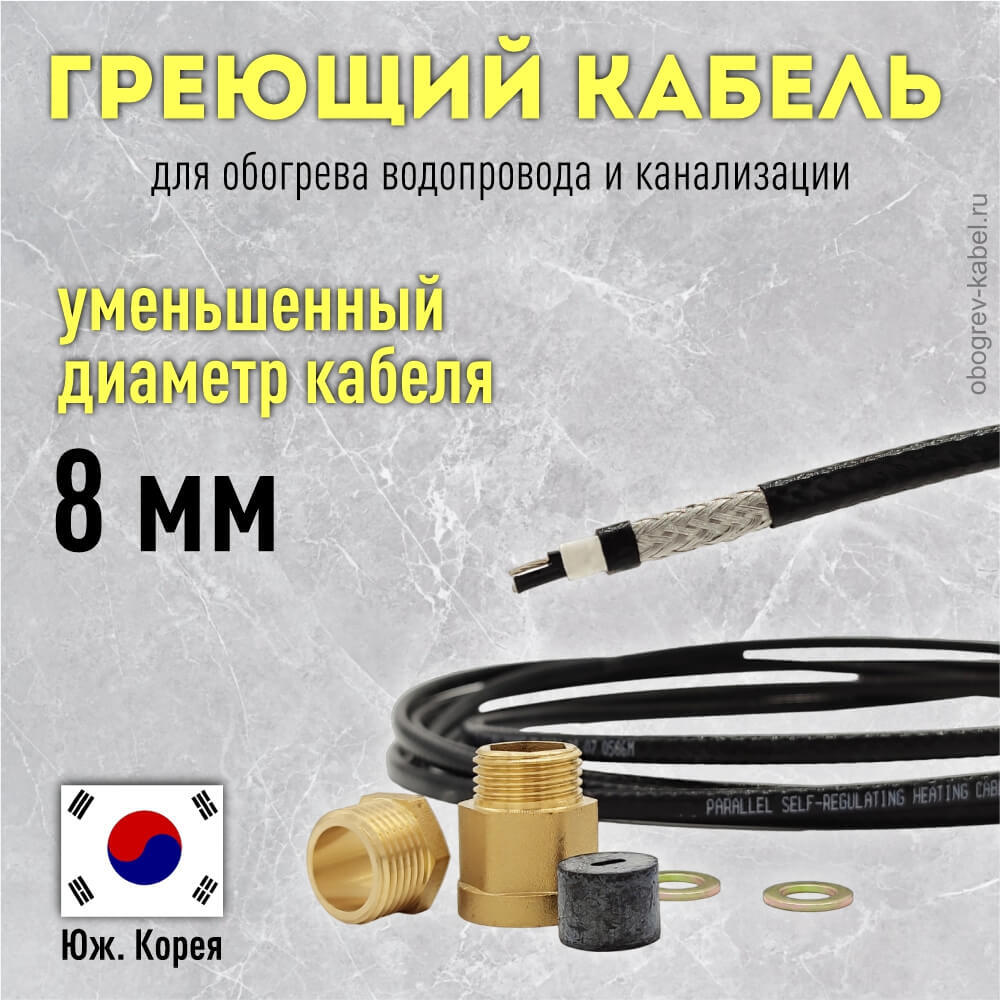

Для закрепления греющего кабеля внутри трубы необходима концевая муфта AKS. Сальник позволяет установить кабель практически на любом участке трубы, обеспечивает надежную фиксацию кабеля и гарантирует защиту от протечек.
Заделка нагревательной ленты при изготовлении секции производится при помощи термоусаживаемых трубок на клеевой основе, входящих в комплект для термоусадки и гильз, ТКТ-3М на клеевой основе.
Муфтированием отрезок нагревательного кабеля соединяется с питающим проводом для подключения к сети.

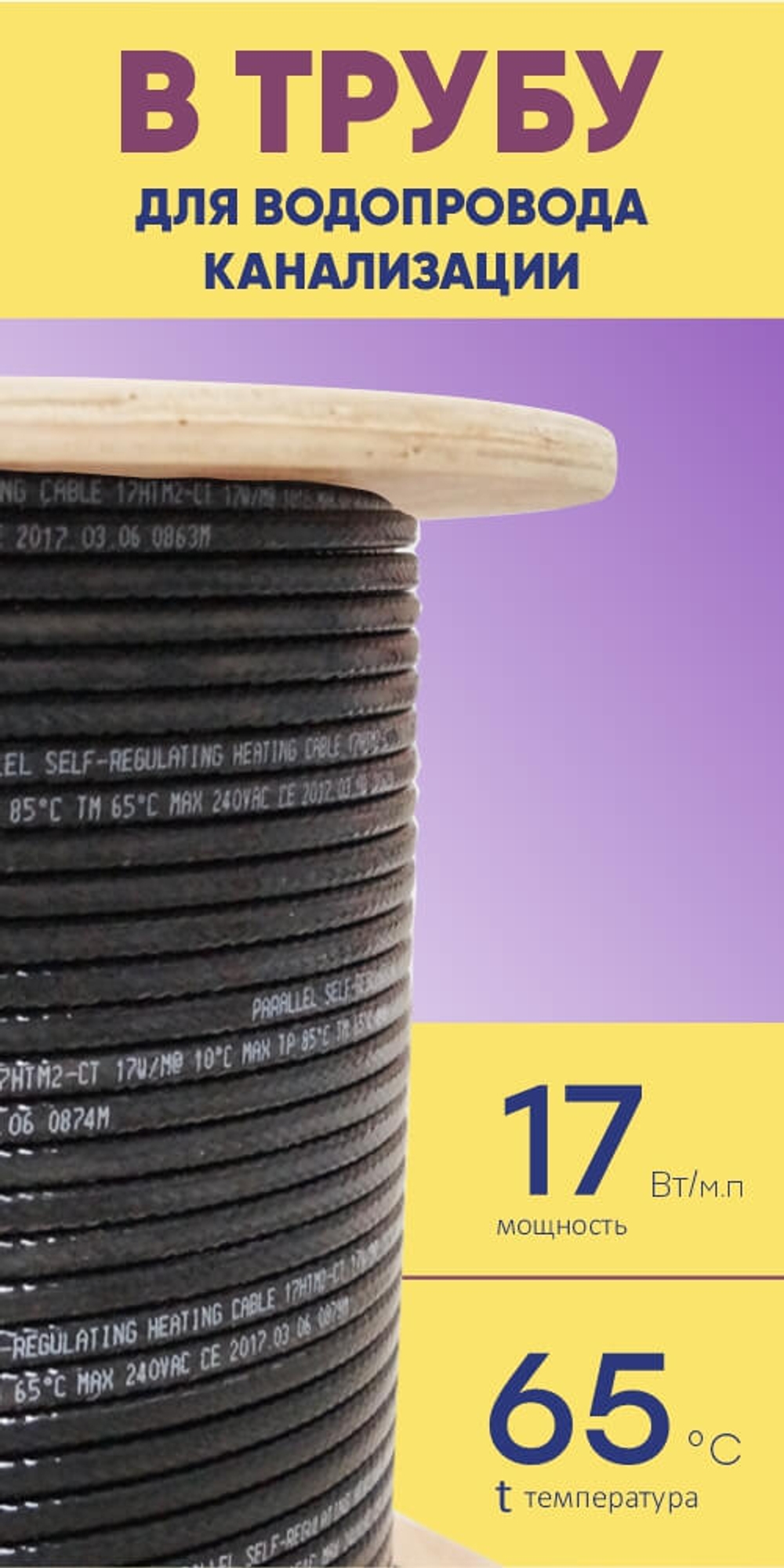

Форма поставки кабеля
Значимые характеристики греющего кабеля Samreg-17HTM2-СT

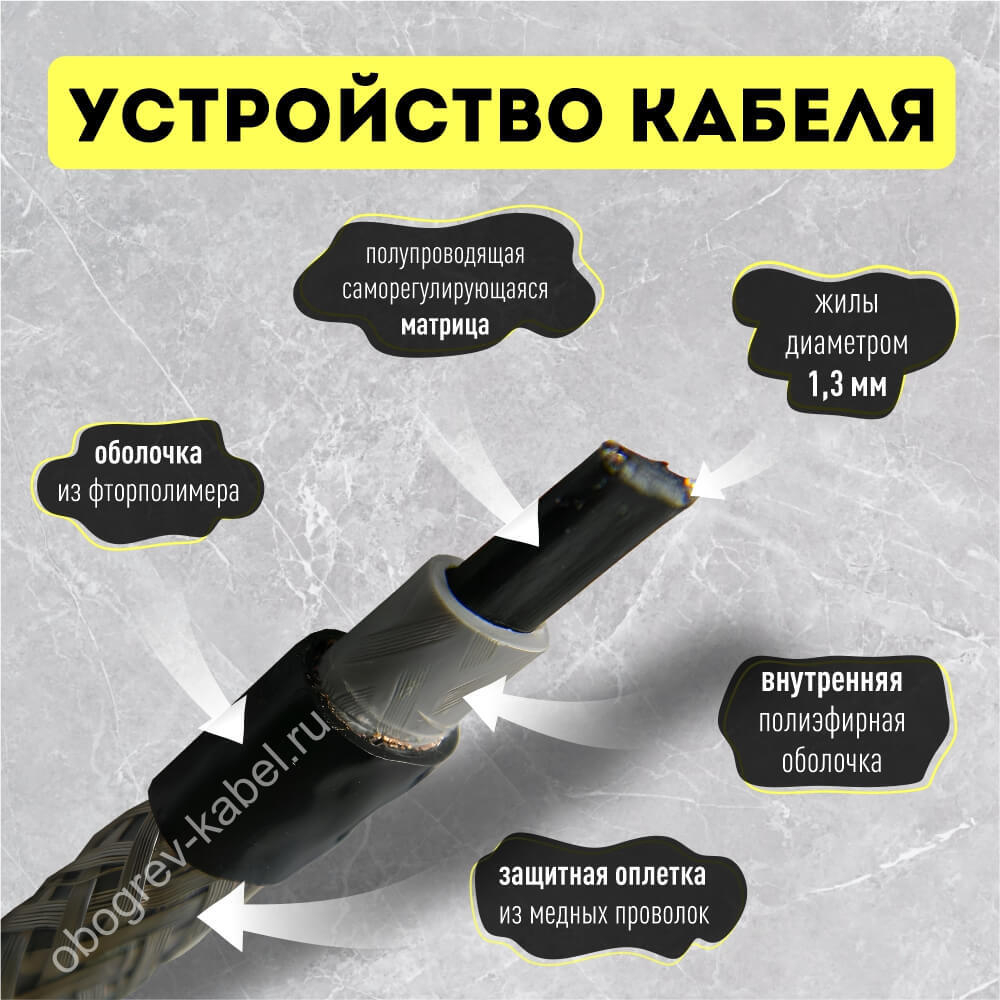

Материал, количество и толщина оболочек. Оболочка из фторполимера не разлогается в агрессивной среде, её можно применять как внутри труб с питьевой водой так и в более агрессивных и химических средах, которые способны расстворить менее химически устойчивые кабеля.
Мы не рекомендуем использовать кабеля с оболочкой из полиолефина или с иными оболочками внутри трубы так как агрессивная среда разъест их оболочку. Частицы греющего кабеля попадут в питьевую воду и срок службы кабеля сильно сократится.
Защитный экран из переплетенных медных проволок выполняет функцию заземления кабеля, что позволяет использовать его на объектах, требующих дополнительной электро- и пожаробезопасности. Кроме этого оплетка защищает кабель от механических повреждений.
Внутренняя оболочка из полиолефита изолирует нагревательную часть от внешней оболочки и не допускает коротких замыканий.
Полупроводниковая саморегулирующаяся матрица расширяется или сужается в зависимости от нагрева медных лужёных жил тем самым контролируя температуру кабеля на конкретном участке кабеля. Эта технология защищает греющий кабель от перегрева.

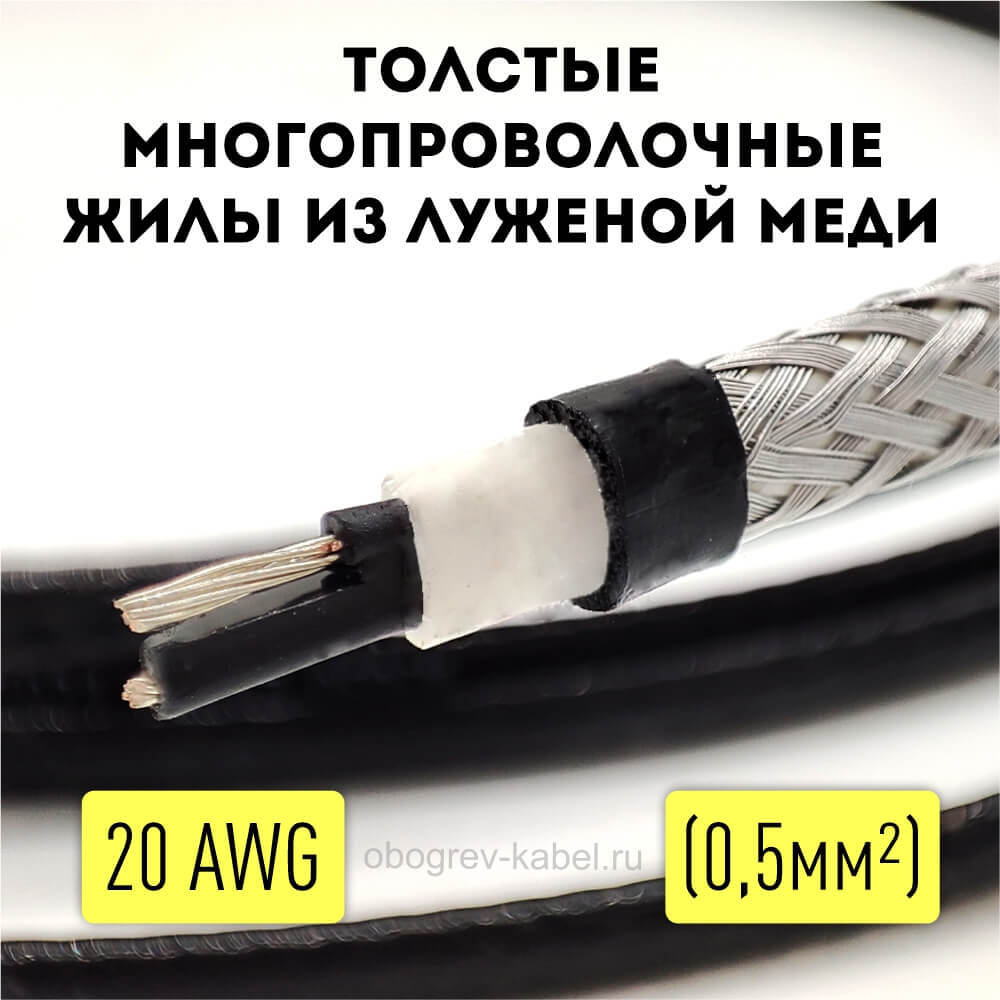

Толщина греющей жилы напрямую влияет на сопротивление и на величину пускового тока. Жилы нагревательного кабеля Samreg-17HTM2-CT имеют толщину не менее 20 мм.
Саморегулирующийся греющий кабель Samreg-17HTM2-CT является низкотемпературным рабочая температура которого не превышает 65 °С. Достигнув своей рабоче температуры греющий кабель потребляет не более 17 Вт/м. При повышении температуры окружающей среды мощность кабеля будет снижаться пока рабочая температура не упадет, далее цикл повторится. В случае понижения температуры окружающей среды мощность кабеля, а, следовательно, и температура повышается (максимум до 85 °С), чтобы поддерживать заданный уровень температуры внутри трубы.
