Кабель без защиты от солнечных лучей на открытом воздухе не применяется, так как разрушение полиолефина UV-излучением при участии кислорода происходит в течение одного-двух лет.
Самрег кабель Samreg 16-2CR является аналогом:
| Fine KOREA SRL-16-2 | ССТ 17КСТМ2-Т | Raychem GM-2X | TSA-18P | Nexans DEFROST PIPE 15 |
| xLayder EHL16-2CR RST | Ensto EFPO15 Optiheat 15/30 | Termon 5-FLX-OJ | Thermo FreezeGuard CLT-25JT | DEVI PIPEGUARD 18 |
Зависимость мощности кабеля от температуры окружающей среды
| Мощность (Вт/м) при | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Samreg 16-2CR | 21.7 | 18.7 | 16.0 | 13.2 | 10.8 | 8.6 | 6.4 | 4.2 | 2.0 | 0.0 | 0.0 |
Характеристики саморегулирующегося кабеля
| Максимальная температура (рабочая) | 65°С |
| Максимальная температура (воздействия) | 85°С |
| Минимальная температура монтажа | -40°С |
| Рабочее напряжение | 220-240 В |
| Температурный класс | Т6 |
| Макс. сопротивление защитной оплётки | ≤18.2Ω/км |
| Сечение жилы | 16 AWG |
| Гарантия | 5 лет |
| Габариты кабеля | 13.1х6.5мм |
| Масса | 7.5кг/100м |
| Минимальный радиус изгиба | 60мм |
Максимальная длина кабеля в секции
| Мин. t° запуска | Ток, А | Samreg 16-2CR |
|---|---|---|
| 10°С | 16 | 135 м |
| 20 | 135 м | |
| 25 | 135 м | |
| 32 | 135 м | |
| 40 | 135 м | |
| -10°С | 16 | 135 м |
| 20 | 135 м | |
| 25 | 135 м | |
| 32 | 135 м | |
| 40 | 135 м | |
| -20°С | 16 | 105 м |
| 20 | 135 м | |
| 25 | 135 м | |
| 32 | 135 м | |
| 40 | 135 м | |
| -40°С | 16 | 67 м |
| 20 | 90 м | |
| 25 | 125 м | |
| 32 | 135 м | |
| 40 | 135 м |
Информация для заказа
Комплектующие
Заделка нагревательной ленты при изготовлении секции производится при помощи термоусаживаемых трубок на клеевой основе, входящих в комплект для термоусадки и гильз, ТКТ-3М на клеевой основе.
При заделке нагревательной ленты для использования в промышленных условиях рекомендуется применять комплект для заделки ТКТ-ПРОМ
Муфтированием отрезок нагревательного кабеля соединяется с питающим проводом для подключения к сети.

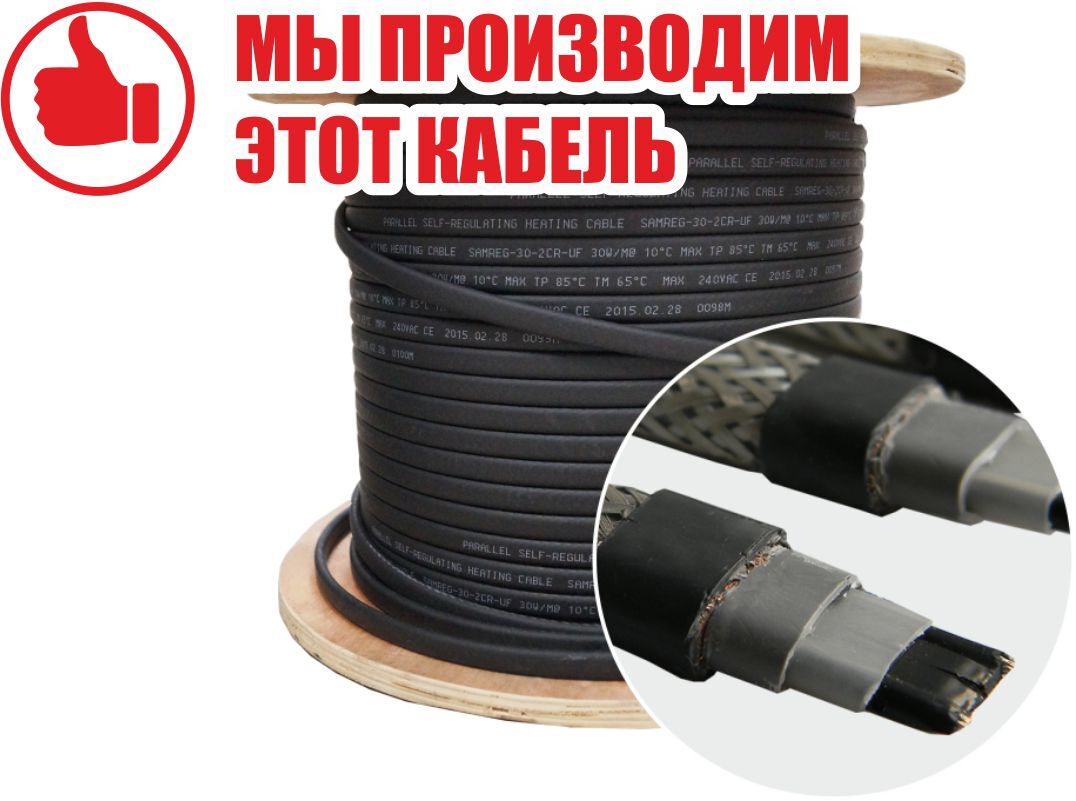

Форма поставки кабеля
Значимые характеристики греющего кабеля Samreg 16-2CR

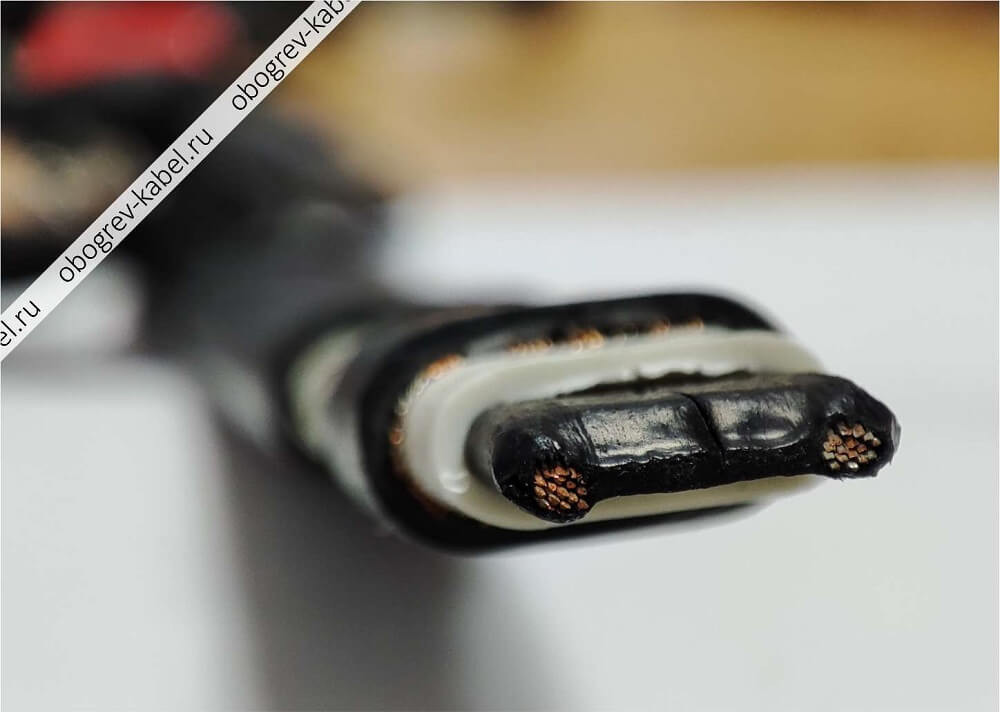

Материал, количество и толщина оболочек. Защитный экран из переплетенных медных проволок выполняет функцию заземления кабеля, что позволяет использовать его на объектах, требующих дополнительной электро- и пожаробезопасности, таких как промышленные резервуары и трубопроводы. Кроме этого оплетка защищает кабель от механических повреждений.
Толщина греющей жилы напрямую влияет на сопротивление и на величину пускового тока. Жилы нагревательного кабеля Samreg-16-2CR имеют толщину не менее 1.3 мм.
Этот вид кабеля является низкотемпературным. Его рабочая температура не превышает 65 °С. Это означает, что исходя из принципа саморегуляции, достигнув своей рабочей температуры в 65 °С, Samreg-16-2CR будет потреблять не более 24 Вт/м, в случае увеличения температуры окружающей среды мощность кабеля будет снижаться, пока рабочая температура не упадет ниже, далее цикл повторяется. А в случае понижения температуры окружающей среды мощность кабеля и рабочая температура увеличиваются тепло потери с поверхности трубопровода возрастают, и, следовательно, увеличивается мощность кабеля, чтобы обеспечить поддержание заданной температуры.
