Саморегулирующийся кабель Samreg-16-2 используется для обогрева бытового трубопровода (водопроводных и канализационных труб) – монтаж производится на трубу под теплоизоляцию. Это значит, что Samreg 16-2 не используется на открытом воздухе и не погружается в жидкость, для этих целей существует другой вид кабеля, защищенный экраном и стойкий к воздействию ультрафиолета (например Samreg-16-2-CR).
Самрег кабель Samreg-16-2 официальный сайт производителя
| Fine KOREA SRL-16-2 | ССТ 17КСТМ2-Т | Raychem GM-2X | TSA-18P | Nexans DEFROST PIPE 15 |
| xLayder EHL16-2CR RST | Ensto EFPO15 Optiheat 15/30 | Termon 5-FLX-OJ | Thermo FreezeGuard CLT-25JT | DEVI PIPEGUARD 18 |
Характеристики саморегулирующегося кабеля
| Максимальная температура (рабочая) | 65°С |
| Максимальная температура (воздействия) | 85°С |
| Минимальная температура монтажа | -40°С |
| Рабочее напряжение | 220-240 В |
| Температурный класс | Т6 |
| Макс. сопротивление защитной оплётки | ≤18.2Ω/км |
| Сечение жилы | 16 AWG |
| Гарантия | 5 лет |
| Габариты кабеля | 11.1х4.5мм |
| Масса | 6кг/100м |
| Минимальный радиус изгиба | 50мм |
Максимальная длина кабеля в секции
| Мин. t° запуска | Ток, А | Samreg 16-2 |
|---|---|---|
| 10°С | 16 | 135 м |
| 20 | 135 м | |
| 25 | 135 м | |
| 32 | 135 м | |
| 40 | 135 м | |
| -10°С | 16 | 135 м |
| 20 | 135 м | |
| 25 | 135 м | |
| 32 | 135 м | |
| 40 | 135 м | |
| -20°С | 16 | 105 м |
| 20 | 135 м | |
| 25 | 135 м | |
| 32 | 135 м | |
| 40 | 135 м | |
| -40°С | 16 | 67 м |
| 20 | 90 м | |
| 25 | 125 м | |
| 32 | 135 м | |
| 40 | 135 м |
Информация для заказа
Комплектующие
Заделка нагревательной ленты при изготовлении секции производится при помощи термоусаживаемых трубок на клеевой основе, входящих в комплект для термоусадки и гильз, ТКТ-2М на клеевой основе.
Муфтированием отрезок нагревательного кабеля соединяется с питающим проводом для подключения к сети.
Форма поставки кабеля
Значимые характеристики греющего кабеля Samreg-16-2

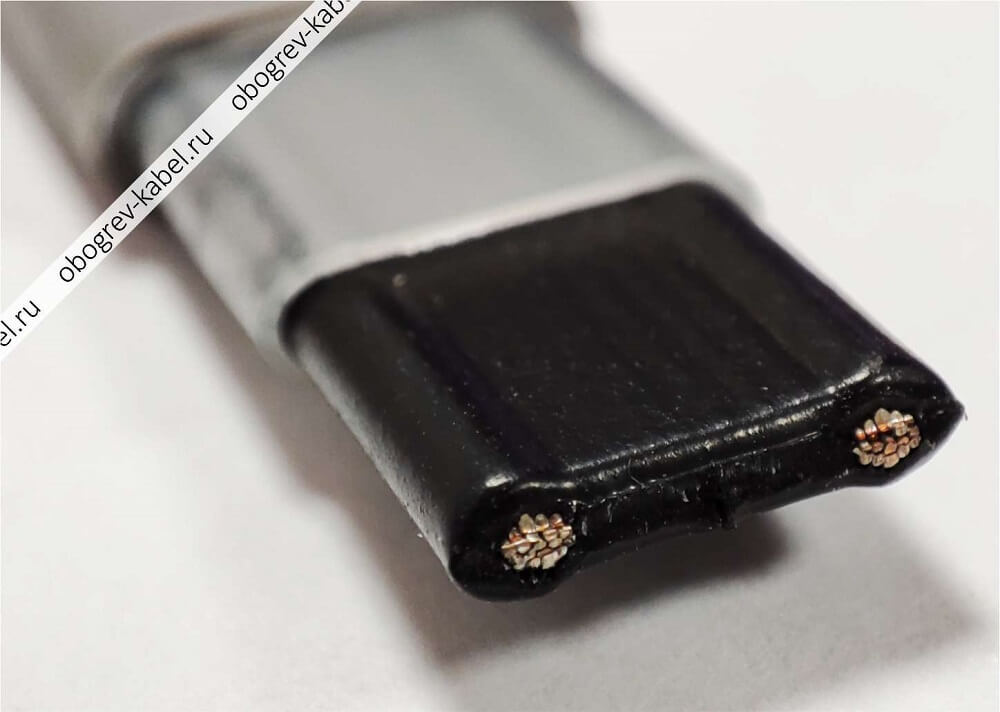

Материал, количество и толщина оболочек. Кабель для обогрева бытового трубопровода Samreg-16 имеет внешнюю оболочку из полиолефина, которая защищает кабель от внешних воздействий, и внутреннюю, которая изолирует полупроводниковую матрицу. Оболочки кабеля достаточно гибкие, чтобы обеспечить максимальное удобство при монтаже, в том числе и на мелких деталях труб (кранах, сгибах, фитингах), при сгибании не образуются складки и пузырьки воздуха.
Толщина греющей жилы напрямую влияет на сопротивление, а также на величину пусковых токов. Жилы нагревательного кабеля Samreg-16 имеют толщину не не менее 1.3 мм.
Данный кабель относится к низкотемпературному классу, это значит, что максимальная температура воздействия (то есть температура, при которой конструкция кабеля сохраняет свои свойства и функции) равна 85°С. Это значение соответствует температурным характеристикам материала теплоизоляции, а также большинства видов бытового трубопровода. Рабочая температура - 65°С, вне зависимости от мощности, греющий кабель стремится к удержанию данного значения.
Таким образом, исходя из принципа саморегуляции Samreg-16-2 будет потреблять 16 Вт/м, достигнув своей рабочей температуры (65°С), при увеличении температуры окружающей среды мощность кабеля будет снижаться, пока рабочая температура не упадет ниже, далее цикл повторяется. При снижении температуры окружающей среды теплопотери с поверхности трубопровода возрастают, и, следовательно, увеличивается мощность кабеля, чтобы обеспечить поддержание заданной температуры.
Зависимость мощности кабеля Samreg 16-2 от температуры окружающей среды
| Температура | -10°С | 0°С | 10°С | 20°С | 30°С | 40°С | 50°С | 60°С | 70°С | 80°С | 90°С |
| Мощность | 21.7 | 18.7 | 16.0 | 13.2 | 10.8 | 8.6 | 6.4 | 4.2 | 2.0 | 0.0 |
На различных участках трубы температурные условия могут отличаться (стыки, изгибы, глубина залегания трубопровода), саморегулирующийся кабель не допускает перегрева или переохлаждения, на любом участке температура системы будет соответствовать заданным параметрам. В этом главное преимущество саморегулирующегося кабеля Samreg-16-2 – безопасность и экономичность обогрева.
Поэтому при организации защиты от замерзания необходимо использовать теплоизоляцию труб, чтобы сократить теплопотери с поверхности, тем самым сохранив тепловую энергию нагревательного элемента.
Теплопотери с поверхности трубопровода зависят от диаметра и материала трубы, а также от минимальных температур холодного периода. Эти данные необходимо учитывать при расчете мощности системы обогрева. Примерную мощность кабеля, необходимую для поддержания положительной температуры можно рассчитать по таблице:
Расчетные теплопотери, Qv, Вт/м при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м, °С) – соответствует утеплителю типа минеральная вата.
Согласно данной таблице, чтобы обогреть 10м трубопровода диаметром 89мм с толщиной теплоизоляции 50мм, при дельте 40 (разница между минимальной температурой и +5°С) необходимо 10м Samreg-16-2.
В случае, если по расчетам мощности кабеля не хватает для поддержания заданной температуры (например необходим кабель мощностью 24-30 Вт/м), можно использовать кабель меньшей мощностью, размещенный на трубе по спирали или в две нитки.
